Lugar de origem:
China
Marca:
Suhigo
Certificação:
ISO-9001 CE
Número do modelo:
HGCB3648
Contacte-nos

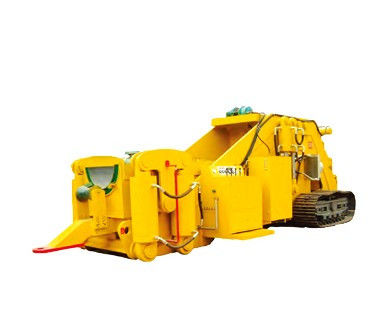

A máquina de dobração de tubos é composta por estrutura de aço, molde inferior, molde superior, fixação, sistema hidráulico e mandril.Seu princípio de trabalho é fazer a deformação plástica do tubo de aço e realizar a flexão a frio do tubo de aço, determinando o ponto de apoio e tensão razoável e aplicando torque de flexãoDurante a operação de dobra, vários tubos de aço de grande diâmetro dentro da faixa aplicável podem ser dobrados a frio substituindo o kit de matriz e o mandril correspondente.
Parâmetros técnicos da máquina de revestimento Suhigo:
| Modelo | HGCB620 | HGCB1630 | HGCB2236 | HGCB2840 | HGCB3648 | HGCB4856 |
| Tamanho do tubo | 6~20 polegadas | 16~30 polegadas | 22~36 polegadas | 28~40 polegadas | 36~48 polegadas | 48~56 polegadas |
| Potência do motor | 46 kW | 77 kW | 118 kW | 132 kW | 160 kW | 160 kW |
| cilindro principal | 2-220x160 mm | 2-280x200 mm | 4-320x230 mm | 4-360x250 mm | 4-450x560 mm | 4-360x560 mm |
| cilindro de elevador | 2-180x63mm | 2-200x80 mm | 4-220x90 mm | 4-250x100 mm | 4-280x200 mm | 4-280x200 mm |
| Tensão do guincho hidráulico | 1.5 toneladas | 3 toneladas | 7 toneladas | 7 toneladas | 8 toneladas | 12 toneladas |
| Dimensão | 4450x2180x2175mm | 6700 x 2520 x 2700 mm | 8400 x 3000 x 2800 mm | 8850 x 3180 x 3000 mm | 9800x3335x3235mm | 8566x3190x3500 mm |
| Peso | 10 toneladas | 21 toneladas | 42 toneladas | 50 toneladas | 68 toneladas | 93 toneladas |
Características técnicas da máquina de esmagamento Suhigo:
1) The pipe bending operation can be carried out for pipes of different sizes within the scope of application of the pipe bending machine only by replacing the pipe bending die kit and the corresponding mandrel, a substituição é simples e conveniente.
2) Toda a máquina tem uma estrutura simples e razoável e uma fácil manutenção.
3) O dispositivo de caminhada de arrasto ou o dispositivo de caminhada de roda (ambos são opcionais) é adequado para a operação em campo, pode ser selecionado para o ambiente de trabalho real.
| Modelo | Acionamento | Potência | Pressão de operação | Potência total de extensão | Infarto | Dimensão | Peso |
| HGYN8-10 | - | - | 16Mpa | 400KN | 30 mm | 1500x240x240mm | 100 kg |
| HGYN12-14 | - | - | 16Mpa | 800KN | 50 mm | 2000x200x220 mm | 320 kg |
| HGYN16-18 | Motor hidráulico x 1 | 3 cv | 16Mpa | 1147KN | 80 mm | 2406x310x316 mm | 600 kg |
| HGYN20-22 | Motor hidráulico x 1 | 3 cv | 16Mpa | 1147KN | 80 mm | 2406x437x414 mm | 640 kg |
| HGYN22-24 | Motor hidráulico x 1 | 7 cv | 16Mpa | 1147KN | 80 mm | 2600x400x440 mm | 950 kg |
| HGYN24-26 | Motor hidráulico x 1 | 7 cv | 16Mpa | 1147KN | 80 mm | 2600x400x490 mm | 1000 kg |
| HGYN28-30 | Motor hidráulico x 2 | 20 cv | 16Mpa | 1562KN | 100 mm | 3000x500x580 mm | 1800 kg |
| HGYN30-32 | Motor hidráulico x 2 | 20 cv | 16Mpa | 1562KN | 130 mm | 3000x500x710 mm | 2300 kg |
| HGYN34-36 | Motor hidráulico x 2 | 20 cv | 16Mpa | 1562KN | 130 mm | 3500 x 580 x 680 mm | 2500 kg |
| HGYN36-38 | Motor hidráulico x 2 | 20 cv | 16Mpa | 2040KN | 150 mm | 3500 x 580 x 730 mm | 2600 kg |
| HGYN40-42 | Motor hidráulico x 2 | 20 cv | 16Mpa | 2040KN | 150 mm | 3600 x 710 x 810 mm | 2700 kg |
| HGYN46-48 | Motor hidráulico x 2 | 20 cv | 16Mpa | 2040KN | 150 mm | 3600 x 780 x 950 mm | 2900 kg |
| HGYN48-50 | Motor hidráulico x 2 | 32 cv | 16Mpa | 3188KN | 170 mm | 3800x850x950 mm | 3200 kg |
| HGYN52-54 | Motor hidráulico x 2 | 32 cv | 16Mpa | 3857KN | 170 mm | 3800x850x1100 mm | 3600 kg |
| HGYN56 | Motor hidráulico x 2 | 32 cv | 16Mpa | 3857KN | 170 mm | 3800 x 980 x 1170 mm | 4 000 kg |
| HGYN60 | Motor hidráulico x 2 | 32 cv | 16Mpa | 4981KN | 170 mm | 4000 x 980 x 1250 mm | 4300 kg |
Sobre o Suhigo
Langfang Haigong Machinery and Equipment Co., Ltd. (nome da marca: Suhigo) é um fabricante especializado internacionalmente, fornecedor de serviços técnicos,e empresa de leasing de máquinas de construção de tubulaçõesLocalizado na Zona de Desenvolvimento Económico de Langfang, Hebei. Suhigo cobre uma área de 50.000 metros quadrados e tem mais de 150 funcionários.
Atualmente, a Suhigo obteve a Certificação do Sistema de Gestão da Qualidade ISO9001, a Certificação do Sistema de Gestão Ambiental ISO14001,GB/T28001 Certificação do Sistema de Gestão da Segurança e Saúde no Trabalho, e certificação CE da UE, empresa chinesa de alta tecnologia, nova empresa especializada e uma pequena e média empresa baseada em tecnologia.Suhigo tornou-se uma empresa profissional com pesquisa e desenvolvimento independentes, direitos de concepção, fabrico e propriedade intelectual em máquinas de construção de tubulações.
